玻璃鋼防腐襯里工程：

用途：廣泛應用于電子行業、造紙行業、鋼鐵行業、污水處理、化工行業。

玻璃鋼襯里從基層角度來分，可分為鋼基層襯玻璃鋼和混凝土襯玻璃鋼，這兩種玻璃鋼對基層的要求、膠結料配方、施工方法、施工間隔、玻璃鋼結構、及養護都有所不同。玻璃鋼具有優良的物理性能，玻璃鋼的比重通常在1.8-2.1之間,是鋼材的1/4---1/5，比鋼、鑄鐵、塑料性能優越，玻璃鋼的熱膨脹系數與鋼大體相當，而熱傳導系數只有鋼的O.5％，而且玻璃鋼的最大的優點是它耐化學腐蝕性能，使用壽命長。玻璃鋼具有特殊的耐化學腐蝕性能，在儲存腐蝕性介質時，玻璃鋼比其它材料有無法比擬的優越性，可以耐多種酸、堿、鹽和有機溶劑。玻璃鋼設計靈活，它可以根據不同使用條件，采用不同的防腐施工方案，以適應不同的要求。通過防腐層樹脂選取、結構層厚度來調整不同的介質與載荷。

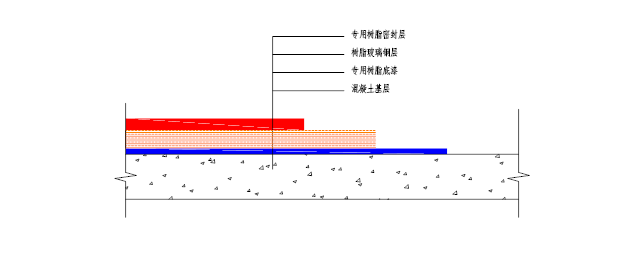

一般涂層示意：

對混凝土基礎的一般要求：

1、 混凝土完成后，養護期需大于28天。

2、 基層必須堅固、密實；強度必須進行檢測并應符合設計要求；嚴禁有地下水滲漏、不均勻沉降；不得有起砂、脫殼、裂紋、蜂窩麻面等現象。

3、 基層表面應平整，其平整度應采用2m直尺檢測，并應符合下列規定：1、當防腐層厚度不小于5mm時，允許空隙不應大于4mm；      2、當防腐層厚度小于5mm時，允許空隙不應大于2mm。

4、 基層必須干燥，含水率不應大于6﹪；當基層試水完畢后，應將槽內殘水清凈，如露天槽應作好防雨措施，自然通風15天或強制通風10天以上方能施工。

5、 基層表面必須潔凈，不得有油脂、化學藥品的污染，當受到污染時，應使用洗滌劑、堿液或溶劑清洗，也可用火烤的方法，但不得損壞基層。

6、 整體防腐構造基層表面不宜做找平處理，當必須進行找平時，處理方法應符合下列規定：

（1） 當采用細石混凝土找平時，強度等級不應小于C20，厚度不應小于30mm。

（2） 當基層必須用水泥砂漿找平時，應先涂一層混凝土界面處理劑，再按設計厚度找平。

（3） 當基層平度誤差小于10mm或凹坑直徑小于10mm時，可采用樹脂砂漿或聚合物水泥砂漿找平。

（4） 當采用水泥砂漿找平時，表面應壓實、抹平，不得拍打，并應進行粗糙化處理。經找平后的表面嚴禁出現開裂、起砂、脫層、蜂窩麻面等缺陷

7、 凡穿過防腐層的管道、套管、預留孔、預埋件，均應預先埋置或留設。
